激光焊接机
18650电池激光焊接机

18650电池激光焊接机

产品说明:该振镜式焊接机由YAG固体激光器、激光电源、光学扫描系统、平场聚焦系统、光纤耦合传输系统、计算机及可编程控制器、制冷系统、激光指示系统、操作机柜及三轴精密数控工作台等组成。 在配备专用的激光焊接软件后,焊接点或图形可在...

全国咨询热线:

17722493173

在线咨询

  • 产品介绍
  • 产品参数
  • 产品特点
  • 应用范围
  • 打样视频

电池激光焊接机,可定制流水线自动送料等服务,详询镭康激光!

激光焊接机技术展示动图

该振镜式焊接机由YAG固体激光器、激光电源、光学扫描系统、平场聚焦系统、光纤耦合传输系统、计算机及可编程控制器、制冷系统、激光指示系统、操作机柜及三轴精密数控工作台等组成

电池激光焊接机

电池激光焊接


在配备专用的激光焊接软件后,焊接点或图形可在软件中直接输入、编辑,也可将AutoCAD、CoreIDRAW等其它软件编辑的点或图形通过该软件进行处理。 振镜式激光焊接机的激光通过振镜摆动实现激光点的快速移动,所以可在焊接范围之内的焊接平面上可实现任意图形的高速度高精度的点焊和连续焊,因此比传统的自动焊接机通过步进伺服电机传动移动工件焊接,焊接速度上有极大的提高。

型号:

LK-Q-W200

激光波长:

1.064µm

额定输出功率:

200W

主光路单脉冲能量:

120J

激光脉冲宽度:

0.1-15ms(可调)

激光脉冲频率:

0-50Hz(可调)

焊接范围:

70mm*70mm 100*100MM

焊接速度:

1~20点/秒.

焊斑直径:

0.1-0.3mm

供电电源:

380V±10%

电源额定输入功率:

5KW

控制系统:

工控机控制+PLC控制

冷却系统:

外置一体化制冷机(2匹)

瞄准定位:

半导体指示光定位

外形尺寸(参考):

850mm×950mm×1350mm

激光器连续工作时间:

≥24h

▲可用于电子、通讯、五金 等行业大批量生产企业的离线/在线焊接。

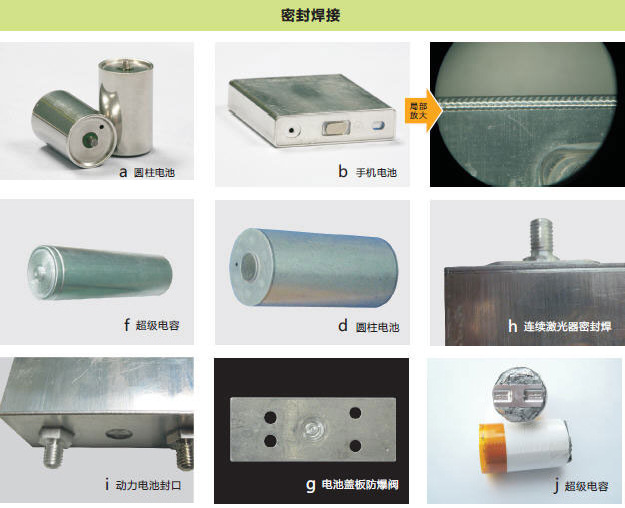

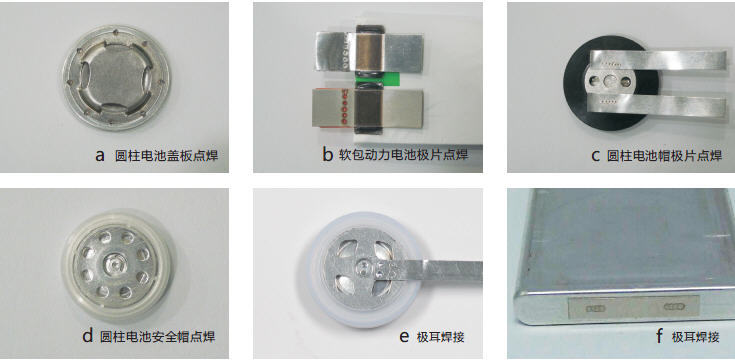

▲主要应用领域包括手机屏蔽罩、金属手机外壳、金属电容器外壳、硬盘、微电机、传感器以及其他相干 产品的高效率激光点焊或密封焊。
